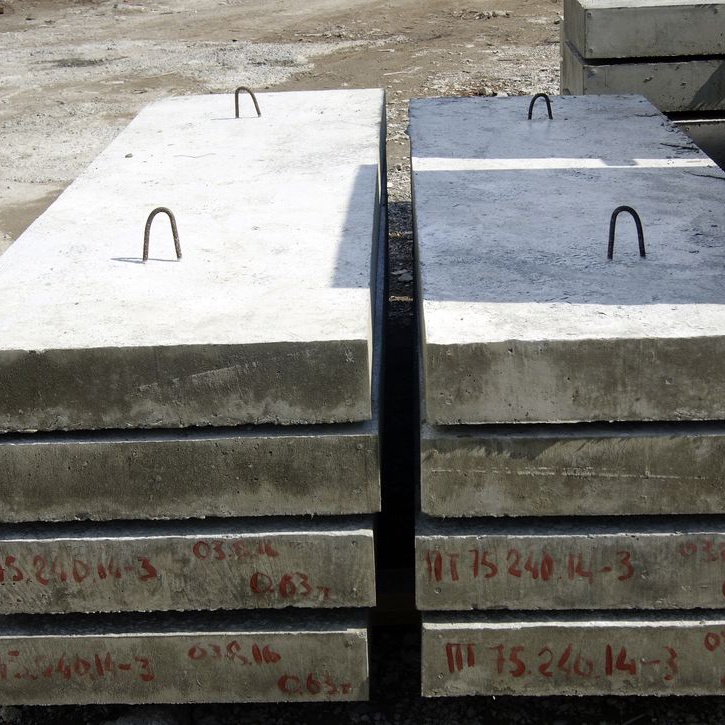

С помощью плит сооружаются конструкции, характеризующиеся высокими показателями тепло- и гидроустойчивости. Плиты можно использовать в местах, где имеются грунтовые воды, залегающие не на очень большой глубине, а также на просадочных грунтах. Некоторые типы таких плит могут применяться в сейсмоопасных районах.
Плиты каналов производятся методом безопалубного формирования. Если планируется использование плит перекрытия каналов в условиях агрессивного воздействия на них внешних факторов, они покрываются защитными составами.
В качестве материала для производства применяется бетон класса В25.
| Марка | Размеры, мм | Масса, кг |
| П 3-8 | 740*570*50 | 0,050 |
| П 4-15 | 740*370*100 | 0,100 |
| П 5-8/2 | 780*1495*70 | 0,188 |
| П 5д-8 | 740*780*70 | 0,100 |
| П 8-8/2 | 1160*1495*100 | 0,450 |
| П 9-15/2 | 1160*1495*120 | 0,525 |
| П 11-8/2 | 1480*1495*100 | 0,563 |
| П 11д-8 | 740*1480*100 | 0,275 |
| П 12-12/2 | 1480*1495*160 | 0,888 |
| П 15-8/2 | 1840*1495*120 | 0,825 |
| П 15д-8 | 740*1840*120 | 0,400 |
| П 18-8/2 | 2160*1495*150 | 1,213 |
| П 19-11/2 | 2160*1495*250 | 2,013 |
| П 21-8/2 | 2460*1495*160 | 1,475 |
| П 21д-8 | 740*2460*160 | 0,725 |
| П 22-15/2 | 2460*1495*250 | 2,300 |
Плита перекрытия, железобетонная, второе каталожное наименование, крышка колодца. Элемент верхней части колодца любого типа. Они выпускаются разных форм и размеров, с разным положением люка, который может находиться в центре или иметь ассиметричное расположение.
Устанавливается по завершению монтажа водоотводных, смотровых и канализационных колодцев.
Изготавливаются в заводских условиях из бетона марок М150 – М300, в соответствии с ГОСТ 8020-90.
Для изготовления ЖБ плит перекрытия может использоваться практически полный ряд марок цемента от М150 до М500, что позволяет варьировать, как характеристиками, так и ценой готовой крышки колодца. Как и многие железобетонные изделия, крышки для колодцев могут быть изготовлены с применением специальных добавок, способствующих повышению водоустойчивости бетона, его стабильности при перепадах температур и смене влажностных режимов.
В качестве армирующего каркаса, повышающего прочность бетона к нагрузкам, используется стальная металлическая арматура в виде прутьев или сетки, расположенных в теле кольца, тем самым повышая коэффициент прочности, устойчивости и долговечности железобетонных плит перекрытия.
У нас вы можете приобрести плита перекрытия колодца, по оптовым ценам, любого размера. Так же на сайте представлено другие виды железобетонных изделий серийного производства и на заказ. Для удобства заказчика мы осуществляем доставку на объекты по Свердловской области, Пермскому краю и ХМАО-ЮГРА, открытыми бортовыми машинами от 1,5 до 22 тонн.
Буквы ПП – Плита Перекрытия
Цифра 10 – диаметр крышки колодца (дм) = 1000 мм
цифра 1– несущая нагрузка изделия
Добавление к маркировке индекса «ч», означает, что данное изделие имеет замковой стык, то есть выработку на торце, для более плотного прилегания.
Уточнить цены и наличие готовой продукции, вы можете при оформлении заказа.
Лоток теплотрассы – высокопрочное железобетонное изделие прямоугольной формы с продольным жёлобом трапециевидного сечения, предназначенное для прокладки трубопроводов различного диаметра: газопровода, теплотрасс, электрокабелей. Изделия изготавливаются из тяжёлых марок бетона, удовлетворяющего требованиям морозостойкости, жёсткости, прочности и трещиностойкости.
Область применения: строительство подземных и надземных коммуникаций, распложенных в городской черте и за её пределами.
Применение лотков при строительстве теплотрасс позволяет:
— обеспечить защиту труб от нагрузок, механических повреждений и неблагоприятных воздействий извне;
— избежать теплопотерь;
— не допустить попадания в окружающую среду химически агрессивных веществ.
Л – лоток;
первая цифра, стоящая после буквы – порядковый номер типоразмера (длина, ширина);
цифра после дефиса – расчётная вертикальная нагрузка;
цифра 2 после знака «/» — лоток половинный;
у – угловой;
д – доборный;
н (в маркировке углового лотка) – с зеркальным расположением выреза;
о – с отверстием диаметром 700 мм.
Стойки железобетонные для опор ЛЭП – это изделия прямоугольного сечения, изготовленные из тяжёлых марок бетона с обязательным предварительно напряженным армированием. Основное предназначение этих конструкций – надёжно удерживать провода над землёй. Стойки обладают необходимой надёжностью и устойчивостью к неблагоприятным атмосферным явлениям, также они хорошо сопротивляются ветровым и другим видам нагрузок.
В энергетической отрасли данная разновидность ЖБИ применяется в следующих случаях:
Опоры ЛЭП выпускаются разных размеров, но наиболее востребованными считаются стойки СВ 110, длина которых составляет 11 метров. Изделия данного типоразмера используются в качестве конструктивных элементов при прокладке линий освещения в небольших сёлах и посёлках, в гаражных кооперативах, садово-огородных и дачных товариществах.
Предназначение стоек – служить основой для опор воздушных линий, включая угловые, концевые, ответвительные, переходные и промежуточные опоры. Ещё одна область применения – установка разрядников, разъединителей муфт и другого вспомогательного оборудования.
Стойки маркируются буквенно-цифровыми индексами, разделёнными дефисом или точкой:
Безнапорные железобетонные трубы используют для самотечного водоотвода бытовой воды, атмосферных сточных вод, а так же неагрессивных или слабоагрессивных производственных жидкостей. Для отвода химически или биологически агрессивных жидких отходов применяются трубы с защитным слоем из полиэтилена толщиной 2.5 мм.
Используются железобетонные трубы в многих отраслях народного хозяйства: гражданском, промышленном строительстве; в сельском, гидротехническом хозяйстве; на автомобильных и железных дорогах. Простота монтажа сделала трубы незаменимым и востребованным материалом в гидромелиорационной промышленности.
Т — железобетонные цилиндрические раструбные со стыковыми соединениями, уплотняемыми герметиками или другими материалами;
ТП — то же с подошвой;
ТБ и ТС — цилиндрические раструбные с упорным буртиком или ступенчатой поверхностью втулочного конца трубы и стыковыми соединениями, уплотняемыми резиновыми кольцами или другими эластомерными материалами;
ТБП и ТСП — то же с подошвой;
По несущей способности, ЖБИ безнапорные трубы можно разделить на 3 группы прочности:
1 — конструкции, способные выдержать нагрузки, если грунт засыпан до 2 м до ее верхней точки;
2 — конструкции, выдерживающие нагрузки, если грунт засыпан до 4 м до ее верхней точки;
3 — конструкции, способные выдержать нагрузки в том случае, если грунт будет засыпан до 6 м от ее верхней точки;
Производятся трубы из тяжелого бетона. Диаметром от 300 до 2000 мм.и длинной 2.5 — 5м. Армируется высокопрочной проволокой или сталью. В комплексе к трубам поставляется резиновые уплотнители для обеспечения герметичности стыков.
Благодаря тому, что труба изготовлена из тяжелого бетона, она имеет большую прочность на сжатие – растяжение, устойчива к минусовым температурам, не гниет, не ржавеет, водонепроницаема, имеет невысокую стоимость. Срок службы у железобетонных труб 50 лет.
Буквы ТБ (Т) — вид раструба
Цифра 100 — диаметр прохода, измеряется в см
Цифра 50 — полезная длина изделия, измеряется в дм = 5 м
Цифра 3 — номер ее группы по прочности
Учитывая маркировку, мы понимаем, что эти трубы все должны быть с раструбом (Т, ТБ), с проходным отверстием 100 см (100), длиной 5 м (50), с нагрузкой – 3 (3), и изготовлены из бетона с пониженный водонепроницаемостью – W6 (П). Все показатели одинаковые, единственное, что их отличает, это тип соединения труб, стыковки. (Т, ТБ).
Плиты перекрытия тепловых камер изготавливаются из бетона с такими характеристиками:
Требование к влагостойкости обусловлено возможностью образования конденсата с внутренней стороны теплокамеры.
Расшифровка условных обозначений различается у плит ПО и ПК.
ПК:
Изделия ПО маркируются цифрой, означающей порядковый номер типоразмера.
Плиты перекрытия ПО, ПК – прямоугольные железобетонные изделия, предназначенные для защиты коллекторных, тепловых и канализационных сетей от механических повреждений, атмосферных осадков, теплопотерь, вандализма и прочих неблагоприятных воздействий.
Плиты перекрытия тепловых камер производятся по рабочим чертежам серии 3.006.1-2.87, выпуск 6.
По углам плиты могут располагаться монтажные петли, также в конструкции может присутствовать круглое отверстие, которое служит для входа трубопровода или обустройства смотрового колодца.
Опорные подушки – это изделия специального назначения в виде квадратных или
прямоугольных блоков с двумя строповочными петлями на верхней плоскости.
Опорные подушки используются при сооружении различных строительных
конструкций. Среди них:
— подземные коммуникации;
— тепловые сети;
— трубопроводы;
— инженерные сети.
Железобетонные подушки опорного типа находят применение в
качестве основания для сетей и коммуникаций, расположенных в железобетонных коробах, а также могут использоваться при монтаже фундамента.Помимо этого изделия применяют для распределения точечных нагрузок, которые возникают при строительстве:
— мостовых переправ;
— проведении дорожно-строительных видов работ;
— прокладке железнодорожных путей сообщения;
— возведении систем линий электропередач.
Опорные подушки изготавливают из тяжелых бетонов с высокими эксплуатационными характеристиками. Основной метод изготовления вибролитье или вибропрессование. Бетон для железобетонных опорных подушек изготавливают из портландцементов и мелкофракционного песка, вода используется очищенная, также добавляют пластификаторы. Арматурный каркас изготавливается из холоднотянутой проволоки В1.
Буквы ОП – опорная подушка
Цифра 1 – типоразмер
Железобетонные кольца применяются для сооружения колодцев различного назначения
— канализационные;
— водопроводные;
— газопроводные;
— дренажные;
— колодцы сетей
Низкая стоимость, обусловленная несложной технологией изготовления и
доступностью материала, позволяет использовать железобетонные кольца не только предприятиями, но и частными лицами.
Для различных типов колодцев используются кольца отличающиеся, как правило,
массой, диаметром и высотой.
Стандартные бетонные кольца изготавливаются диаметром 100, 150 и 200 сантиметров и высотой 30, 60 и 90 сантиметров.
— Данные тип изделий, как и любое другое ЖБИ, отличается долговечностью.
— Высокая прочность и способность выдерживать высокие сжимающие нагрузки.
— Установка колец довольно проста и не требует особых навыков.
— Железобетонные кольца водонепроницаемые,
— КС просты в обслуживании.
Для производства данного изделия, как правило, используется высококачественный тяжелый бетон (марки М200 или М500) и стальную арматуру от 0,6 до 10 мм. Благодаря своему «составу» кольца рассчитаны на большие нагрузки и долгое использование.
КС — Кольцо Стеновое
КЦ — Кольцо
Цифра 15 – внутренний диаметр изделия (дм) = 1500 мм
Цифра 3 — высота изделия (дм) = 290 мм
Колодезные днища – железобетонные изделия, предназначенные для защиты сборных колодцев от проникновения грунтовых вод. Их применяют в тех случаях, когда монтаж монолитного колодца невозможен или нецелесообразен.
Днище колодца применяется совместно с другими колодезными элементами (кольцами, крышками) в частном и промышленном строительстве при прокладке подземных коммуникаций, монтаже смотровых и канализационных колодцев, монтаже ливневых, водоотводных, хозяйственно-бытовых систем.
Днище в подготовленную колодезную шахту опускается первым. На него уже
последовательно опускаются стеновые кольца, затем крышка и люк. Стыки между днищем и кольцом обязательно заделываются цементным раствором.
От того, насколько ровно и правильно будет установлено дно, зависит качеств
всего колодца в целом. Малейший перекос дна приведет к образованию трещин и щелей, что нарушит герметичность колодца
Буквы ПН– плита днища колодца;
Цифра 15 – внутренний диаметр колодезного кольца (дм) = 1500 мм
При выборе надо учитывать, что диаметр днища должен быть больше или равен наружному диаметру колодезного кольца, в противном случае колодец не будет герметичным. Кроме того, плита днища колодца должна иметь подходящую толщину и подходить к определённому типу колодезного сооружения. В частности, для малого колодца, расположенного в месте отсутствия грунтовых вод, достаточно толщины 100 мм.
Если есть затруднения с выбором изделия, лучше обратиться за помощью к специалистам.
