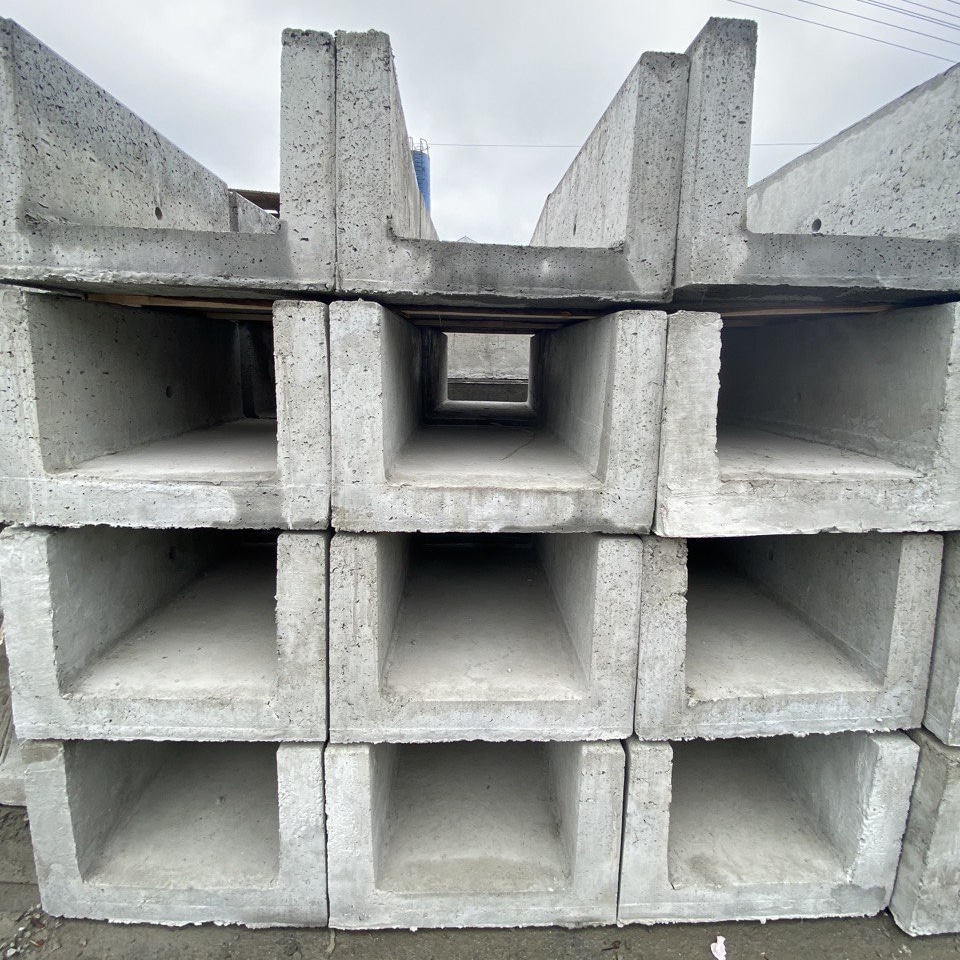

Лотки теплотрасс

Плиты перекрытия тепловых камер изготавливаются из бетона с такими характеристиками:

• марка – не ниже М350;
• прочность В15 и выше;
• класс влагостойкости – не ниже W4;
• коэффициент морозостойкости – не ниже F1590.

Требование к влагостойкости обусловлено возможностью образования конденсата с внутренней стороны теплокамеры.

Маркировка

Расшифровка условных обозначений различается у плит ПО и ПК.

ПК:

• первая группа цифр – длина в дм;
• вторая группа цифр – ширина в дм;
• третья цифра – расчетная вертикальная нагрузка.

Изделия ПО маркируются цифрой, означающей порядковый номер типоразмера.

Марки и размеры плит перекрытия тепловых камер

Плиты перекрытия ПО, ПК – прямоугольные железобетонные изделия, предназначенные для защиты коллекторных, тепловых и канализационных сетей от механических повреждений, атмосферных осадков, теплопотерь, вандализма и прочих неблагоприятных воздействий.
Плиты перекрытия тепловых камер производятся по рабочим чертежам серии 3.006.1-2.87, выпуск 6.
По углам плиты могут располагаться монтажные петли, также в конструкции может присутствовать круглое отверстие, которое служит для входа трубопровода или обустройства смотрового колодца.

Опорные подушки – это изделия специального назначения в виде квадратных или
прямоугольных блоков с двумя строповочными петлями на верхней плоскости.

Применение

Опорные подушки используются при сооружении различных строительных
конструкций. Среди них:
— подземные коммуникации;
— тепловые сети;
— трубопроводы;
— инженерные сети.

Железобетонные подушки опорного типа находят применение в
качестве основания для сетей и коммуникаций, расположенных в железобетонных коробах, а также могут использоваться при монтаже фундамента.Помимо этого изделия применяют для распределения точечных нагрузок, которые возникают при строительстве:
— мостовых переправ;
— проведении дорожно-строительных видов работ;
— прокладке железнодорожных путей сообщения;
— возведении систем линий электропередач.

Производство

Опорные подушки изготавливают из тяжелых бетонов с высокими эксплуатационными характеристиками. Основной метод изготовления вибролитье или вибропрессование. Бетон для железобетонных опорных подушек изготавливают из портландцементов и мелкофракционного песка, вода используется очищенная, также добавляют пластификаторы. Арматурный каркас изготавливается из холоднотянутой проволоки В1.

Образец маркировки: ОП- 1

Буквы ОП – опорная подушка
Цифра 1 – типоразмер

С помощью плит сооружаются конструкции, характеризующиеся высокими показателями тепло- и гидроустойчивости. Плиты можно использовать в местах, где имеются грунтовые воды, залегающие не на очень большой глубине, а также на просадочных грунтах. Некоторые типы таких плит могут применяться в сейсмоопасных районах.

Виды плит  и их изготовление

Плиты каналов производятся методом безопалубного формирования.  Если планируется использование плит перекрытия каналов в условиях агрессивного воздействия на них внешних факторов, они покрываются защитными составами.

В качестве материала для производства применяется бетон класса В25.

Безнапорные железобетонные трубы используют для самотечного водоотвода бытовой воды, атмосферных сточных вод, а так же неагрессивных или слабоагрессивных производственных жидкостей. Для отвода химически или биологически агрессивных жидких отходов применяются трубы с защитным слоем из полиэтилена толщиной 2.5 мм.
Используются железобетонные трубы в многих отраслях народного хозяйства: гражданском, промышленном строительстве; в сельском, гидротехническом хозяйстве; на автомобильных и железных дорогах. Простота монтажа сделала трубы незаменимым и востребованным материалом в гидромелиорационной промышленности.

Виды труб

Т — железобетонные цилиндрические раструбные со стыковыми соединениями, уплотняемыми герметиками или другими материалами;
ТП — то же с подошвой;
ТБ и ТС — цилиндрические раструбные с упорным буртиком или ступенчатой поверхностью втулочного конца трубы и стыковыми соединениями, уплотняемыми резиновыми кольцами или другими эластомерными материалами;
ТБП и ТСП — то же с подошвой;

Класс прочности

По несущей способности, ЖБИ безнапорные трубы можно разделить на 3 группы прочности:
1 — конструкции, способные выдержать нагрузки, если грунт засыпан до 2 м до ее верхней точки;
2 — конструкции, выдерживающие нагрузки, если грунт засыпан до 4 м до ее верхней точки;
3 — конструкции, способные выдержать нагрузки в том случае, если грунт будет засыпан до 6 м от ее верхней точки;

Производство

Производятся трубы из тяжелого бетона. Диаметром от 300 до 2000 мм.и длинной 2.5 — 5м. Армируется высокопрочной проволокой или сталью. В комплексе к трубам поставляется резиновые уплотнители для обеспечения герметичности стыков.
Благодаря тому, что труба изготовлена из тяжелого бетона, она имеет большую прочность на сжатие – растяжение, устойчива к минусовым температурам, не гниет, не ржавеет, водонепроницаема, имеет невысокую стоимость. Срок службы у железобетонных труб 50 лет.

Маркировка Т 100.50.3 и ТБ 100.50.3

Буквы ТБ (Т) — вид раструба
Цифра 100 — диаметр прохода, измеряется в см
Цифра 50 — полезная длина изделия, измеряется в дм = 5 м
Цифра 3 — номер ее группы по прочности

Учитывая маркировку, мы понимаем, что эти трубы все должны быть с раструбом (Т, ТБ), с проходным отверстием 100 см (100), длиной 5 м (50), с нагрузкой – 3 (3), и изготовлены из бетона с пониженный водонепроницаемостью – W6 (П). Все показатели одинаковые, единственное, что их отличает, это тип соединения труб, стыковки. (Т, ТБ).
