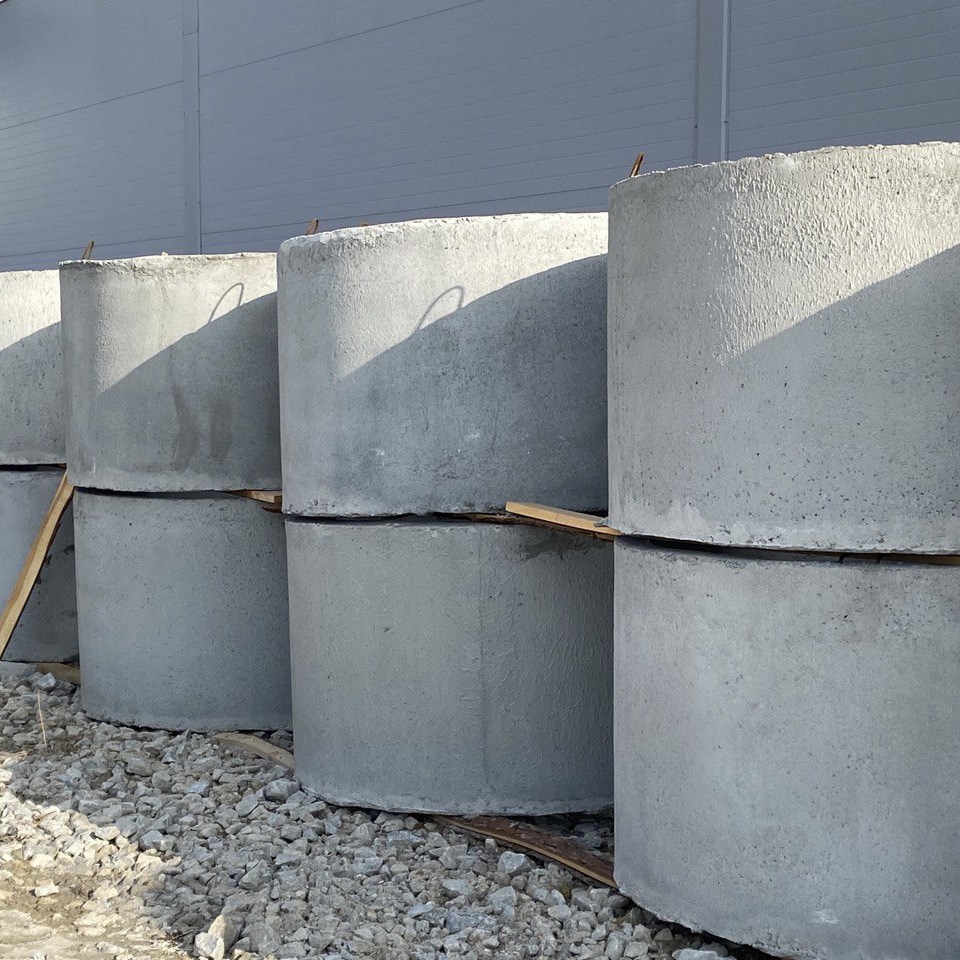

Железобетонные кольца применяются для сооружения колодцев различного назначения
— канализационные;
— водопроводные;
— газопроводные;
— дренажные;
— колодцы сетей
Низкая стоимость, обусловленная несложной технологией изготовления и
доступностью материала, позволяет использовать железобетонные кольца не только предприятиями, но и частными лицами.
Для различных типов колодцев используются кольца отличающиеся, как правило,
массой, диаметром и высотой.
Стандартные бетонные кольца изготавливаются диаметром 100, 150 и 200 сантиметров и высотой 30, 60 и 90 сантиметров.
— Данные тип изделий, как и любое другое ЖБИ, отличается долговечностью.
— Высокая прочность и способность выдерживать высокие сжимающие нагрузки.
— Установка колец довольно проста и не требует особых навыков.
— Железобетонные кольца водонепроницаемые,
— КС просты в обслуживании.
Для производства данного изделия, как правило, используется высококачественный тяжелый бетон (марки М200 или М500) и стальную арматуру от 0,6 до 10 мм. Благодаря своему «составу» кольца рассчитаны на большие нагрузки и долгое использование.
КС — Кольцо Стеновое
КЦ — Кольцо
Цифра 15 – внутренний диаметр изделия (дм) = 1500 мм
Цифра 3 — высота изделия (дм) = 290 мм
| Марка изделия | Длина, мм | Ширина, мм | Высота, мм | Масса, кг |
| КО-6 | 840 | 580 | 70 | 50 |
| КС 7.3 | 840 | 700 | 290 | 130 |
| КС 7.6 | 840 | 700 | 590 | 250 |
| КС 7.9 | 840 | 700 | 890 | 350 |
| КС 10.3 | 1160 | 700 | 290 | 200 |
| КС 10.6 | 1160 | 700 | 590 | 400 |
| КС 10.9 | 1160 | 700 | 890 | 600 |
| КС 15.3 | 1680 | 700 | 290 | 290 |
| КС 15.6 | 1680 | 700 | 590 | 660 |
| КС 15.9 | 1680 | 700 | 890 | 1000 |
| КС 20.6 | 2200 | 700 | 590 | 980 |
| КС 20.9 | 2200 | 700 | 890 | 1480 |
Лоток теплотрассы – высокопрочное железобетонное изделие прямоугольной формы с продольным жёлобом трапециевидного сечения, предназначенное для прокладки трубопроводов различного диаметра: газопровода, теплотрасс, электрокабелей. Изделия изготавливаются из тяжёлых марок бетона, удовлетворяющего требованиям морозостойкости, жёсткости, прочности и трещиностойкости.
Область применения: строительство подземных и надземных коммуникаций, распложенных в городской черте и за её пределами.
Применение лотков при строительстве теплотрасс позволяет:
— обеспечить защиту труб от нагрузок, механических повреждений и неблагоприятных воздействий извне;
— избежать теплопотерь;
— не допустить попадания в окружающую среду химически агрессивных веществ.
Л – лоток;
первая цифра, стоящая после буквы – порядковый номер типоразмера (длина, ширина);
цифра после дефиса – расчётная вертикальная нагрузка;
цифра 2 после знака «/» — лоток половинный;
у – угловой;
д – доборный;
н (в маркировке углового лотка) – с зеркальным расположением выреза;
о – с отверстием диаметром 700 мм.
Стойки железобетонные для опор ЛЭП – это изделия прямоугольного сечения, изготовленные из тяжёлых марок бетона с обязательным предварительно напряженным армированием. Основное предназначение этих конструкций – надёжно удерживать провода над землёй. Стойки обладают необходимой надёжностью и устойчивостью к неблагоприятным атмосферным явлениям, также они хорошо сопротивляются ветровым и другим видам нагрузок.
В энергетической отрасли данная разновидность ЖБИ применяется в следующих случаях:
Опоры ЛЭП выпускаются разных размеров, но наиболее востребованными считаются стойки СВ 110, длина которых составляет 11 метров. Изделия данного типоразмера используются в качестве конструктивных элементов при прокладке линий освещения в небольших сёлах и посёлках, в гаражных кооперативах, садово-огородных и дачных товариществах.
Предназначение стоек – служить основой для опор воздушных линий, включая угловые, концевые, ответвительные, переходные и промежуточные опоры. Ещё одна область применения – установка разрядников, разъединителей муфт и другого вспомогательного оборудования.
Стойки маркируются буквенно-цифровыми индексами, разделёнными дефисом или точкой:
Опорные подушки – это изделия специального назначения в виде квадратных или
прямоугольных блоков с двумя строповочными петлями на верхней плоскости.
Опорные подушки используются при сооружении различных строительных
конструкций. Среди них:
— подземные коммуникации;
— тепловые сети;
— трубопроводы;
— инженерные сети.
Железобетонные подушки опорного типа находят применение в
качестве основания для сетей и коммуникаций, расположенных в железобетонных коробах, а также могут использоваться при монтаже фундамента.Помимо этого изделия применяют для распределения точечных нагрузок, которые возникают при строительстве:
— мостовых переправ;
— проведении дорожно-строительных видов работ;
— прокладке железнодорожных путей сообщения;
— возведении систем линий электропередач.
Опорные подушки изготавливают из тяжелых бетонов с высокими эксплуатационными характеристиками. Основной метод изготовления вибролитье или вибропрессование. Бетон для железобетонных опорных подушек изготавливают из портландцементов и мелкофракционного песка, вода используется очищенная, также добавляют пластификаторы. Арматурный каркас изготавливается из холоднотянутой проволоки В1.
Буквы ОП – опорная подушка
Цифра 1 – типоразмер
Безнапорные железобетонные трубы используют для самотечного водоотвода бытовой воды, атмосферных сточных вод, а так же неагрессивных или слабоагрессивных производственных жидкостей. Для отвода химически или биологически агрессивных жидких отходов применяются трубы с защитным слоем из полиэтилена толщиной 2.5 мм.
Используются железобетонные трубы в многих отраслях народного хозяйства: гражданском, промышленном строительстве; в сельском, гидротехническом хозяйстве; на автомобильных и железных дорогах. Простота монтажа сделала трубы незаменимым и востребованным материалом в гидромелиорационной промышленности.
Т — железобетонные цилиндрические раструбные со стыковыми соединениями, уплотняемыми герметиками или другими материалами;
ТП — то же с подошвой;
ТБ и ТС — цилиндрические раструбные с упорным буртиком или ступенчатой поверхностью втулочного конца трубы и стыковыми соединениями, уплотняемыми резиновыми кольцами или другими эластомерными материалами;
ТБП и ТСП — то же с подошвой;
По несущей способности, ЖБИ безнапорные трубы можно разделить на 3 группы прочности:
1 — конструкции, способные выдержать нагрузки, если грунт засыпан до 2 м до ее верхней точки;
2 — конструкции, выдерживающие нагрузки, если грунт засыпан до 4 м до ее верхней точки;
3 — конструкции, способные выдержать нагрузки в том случае, если грунт будет засыпан до 6 м от ее верхней точки;
Производятся трубы из тяжелого бетона. Диаметром от 300 до 2000 мм.и длинной 2.5 — 5м. Армируется высокопрочной проволокой или сталью. В комплексе к трубам поставляется резиновые уплотнители для обеспечения герметичности стыков.
Благодаря тому, что труба изготовлена из тяжелого бетона, она имеет большую прочность на сжатие – растяжение, устойчива к минусовым температурам, не гниет, не ржавеет, водонепроницаема, имеет невысокую стоимость. Срок службы у железобетонных труб 50 лет.
Буквы ТБ (Т) — вид раструба
Цифра 100 — диаметр прохода, измеряется в см
Цифра 50 — полезная длина изделия, измеряется в дм = 5 м
Цифра 3 — номер ее группы по прочности
Учитывая маркировку, мы понимаем, что эти трубы все должны быть с раструбом (Т, ТБ), с проходным отверстием 100 см (100), длиной 5 м (50), с нагрузкой – 3 (3), и изготовлены из бетона с пониженный водонепроницаемостью – W6 (П). Все показатели одинаковые, единственное, что их отличает, это тип соединения труб, стыковки. (Т, ТБ).
Плиты перекрытия тепловых камер изготавливаются из бетона с такими характеристиками:
Требование к влагостойкости обусловлено возможностью образования конденсата с внутренней стороны теплокамеры.
Расшифровка условных обозначений различается у плит ПО и ПК.
ПК:
Изделия ПО маркируются цифрой, означающей порядковый номер типоразмера.
Плиты перекрытия ПО, ПК – прямоугольные железобетонные изделия, предназначенные для защиты коллекторных, тепловых и канализационных сетей от механических повреждений, атмосферных осадков, теплопотерь, вандализма и прочих неблагоприятных воздействий.
Плиты перекрытия тепловых камер производятся по рабочим чертежам серии 3.006.1-2.87, выпуск 6.
По углам плиты могут располагаться монтажные петли, также в конструкции может присутствовать круглое отверстие, которое служит для входа трубопровода или обустройства смотрового колодца.
Плита перекрытия, железобетонная, второе каталожное наименование, крышка колодца. Элемент верхней части колодца любого типа. Они выпускаются разных форм и размеров, с разным положением люка, который может находиться в центре или иметь ассиметричное расположение.
Устанавливается по завершению монтажа водоотводных, смотровых и канализационных колодцев.
Изготавливаются в заводских условиях из бетона марок М150 – М300, в соответствии с ГОСТ 8020-90.
Для изготовления ЖБ плит перекрытия может использоваться практически полный ряд марок цемента от М150 до М500, что позволяет варьировать, как характеристиками, так и ценой готовой крышки колодца. Как и многие железобетонные изделия, крышки для колодцев могут быть изготовлены с применением специальных добавок, способствующих повышению водоустойчивости бетона, его стабильности при перепадах температур и смене влажностных режимов.
В качестве армирующего каркаса, повышающего прочность бетона к нагрузкам, используется стальная металлическая арматура в виде прутьев или сетки, расположенных в теле кольца, тем самым повышая коэффициент прочности, устойчивости и долговечности железобетонных плит перекрытия.
У нас вы можете приобрести плита перекрытия колодца, по оптовым ценам, любого размера. Так же на сайте представлено другие виды железобетонных изделий серийного производства и на заказ. Для удобства заказчика мы осуществляем доставку на объекты по Свердловской области, Пермскому краю и ХМАО-ЮГРА, открытыми бортовыми машинами от 1,5 до 22 тонн.
Буквы ПП – Плита Перекрытия
Цифра 10 – диаметр крышки колодца (дм) = 1000 мм
цифра 1– несущая нагрузка изделия
Добавление к маркировке индекса «ч», означает, что данное изделие имеет замковой стык, то есть выработку на торце, для более плотного прилегания.
Уточнить цены и наличие готовой продукции, вы можете при оформлении заказа.
Колодезные днища – железобетонные изделия, предназначенные для защиты сборных колодцев от проникновения грунтовых вод. Их применяют в тех случаях, когда монтаж монолитного колодца невозможен или нецелесообразен.
Днище колодца применяется совместно с другими колодезными элементами (кольцами, крышками) в частном и промышленном строительстве при прокладке подземных коммуникаций, монтаже смотровых и канализационных колодцев, монтаже ливневых, водоотводных, хозяйственно-бытовых систем.
Днище в подготовленную колодезную шахту опускается первым. На него уже
последовательно опускаются стеновые кольца, затем крышка и люк. Стыки между днищем и кольцом обязательно заделываются цементным раствором.
От того, насколько ровно и правильно будет установлено дно, зависит качеств
всего колодца в целом. Малейший перекос дна приведет к образованию трещин и щелей, что нарушит герметичность колодца
Буквы ПН– плита днища колодца;
Цифра 15 – внутренний диаметр колодезного кольца (дм) = 1500 мм
При выборе надо учитывать, что диаметр днища должен быть больше или равен наружному диаметру колодезного кольца, в противном случае колодец не будет герметичным. Кроме того, плита днища колодца должна иметь подходящую толщину и подходить к определённому типу колодезного сооружения. В частности, для малого колодца, расположенного в месте отсутствия грунтовых вод, достаточно толщины 100 мм.
Если есть затруднения с выбором изделия, лучше обратиться за помощью к специалистам.
С помощью плит сооружаются конструкции, характеризующиеся высокими показателями тепло- и гидроустойчивости. Плиты можно использовать в местах, где имеются грунтовые воды, залегающие не на очень большой глубине, а также на просадочных грунтах. Некоторые типы таких плит могут применяться в сейсмоопасных районах.
Плиты каналов производятся методом безопалубного формирования. Если планируется использование плит перекрытия каналов в условиях агрессивного воздействия на них внешних факторов, они покрываются защитными составами.
В качестве материала для производства применяется бетон класса В25.
