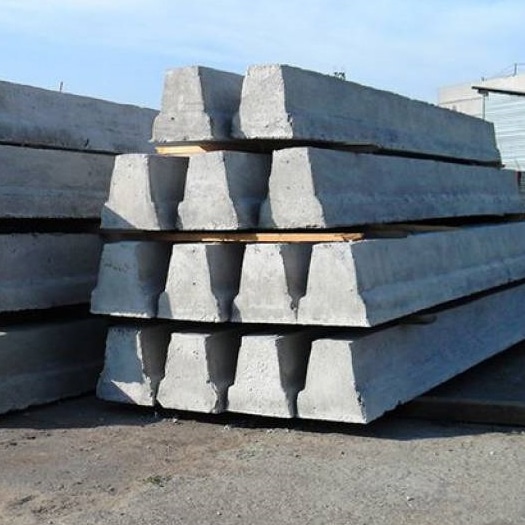

Фундаментные балки – это железобетонные конструкции, служащая основанием постройки. Они выполняют двойную функцию:
— являются несущим элементом в немонолитных внутренних и наружных стенах;
— отделяют материал стен от грунта, выполняя функцию гидроизоляционной защиты.
2БФ 60-3 АIIIв
Цифра 2 – типоразмер;
Буквы БФ – балка фундаментная;
Цифра 60 – длина, (дм) с округлением до целого числа = 5950 мм (
Цифра 3 – группа несущей способности, ее порядковый номер;
Буквы АIIIв – класс арматуры, продольная стержневая арматура класса А-300 с преднапряжением, выполненном методом механической вытяжки.
Обычно маркировка состоит из 10-12 буквенно-цифровых знаков, разделенных дефисами.
В первой группе знаков указывается типоразмер балки. Первая цифра обозначает тип сечения, она может колебаться от 1 до 6. Буквенный набор обозначает тип балки. Цифры после букв говорят о длине в дециметрах, округленных до целого числа.
Вторая группа цифр указывает порядковый номер, исходящий из несущей способности. Затем следует информация о классе напрягаемой арматуры (только для напряженных балок).
Третья группа указывает на дополнительные характеристики. Например, в случае наличия повышенной коррозийной стойкости в конце маркировки ставится индекс «Н» или конструктивные особенности балок (монтажные петли или иные закладные изделия).
1БФ — сборная, для стен зданий с шагом колонн до 6000 мм включительно, при ширине 200 мм;
2БФ — то же, при ширине 300 мм;
3БФ — то же, при ширине 400 мм;
4БФ — то же, при ширине 520 мм;
5БФ — сборная, для стен зданий с шагом колонн 12000 мм, при ширине 320 мм;
6БФ — то же, при ширине 400 мм;
1БФМ — монолитная, для стен зданий с шагом колонн 6000 мм, при ширине 200 мм;
2БФМ — то же, при ширине 300 мм;
3БФМ — то же, при ширине 400 мм;
4БФМ — то же, при ширине 520 мм;
5БФМ — монолитная, для стен зданий с шагом колонн 12000 мм, при ширине 300 мм;
6БФМ — то же, при ширине 400 мм.
| Марка изделия | Длина, мм | Ширина, мм | Высота, мм | Масса, т |
| Б-1 | 1480 | 380 | 120 | 0,169 |
| Б-2 | 2200 | 380 | 200 | 0,418 |
| Б-3 | 2460 | 380 | 200 | 0,467 |
| Б-4 | 2750 | 380 | 200 | 0,523 |
| Б-5 | 2840 | 380 | 300 | 0,809 |
| Б-6 | 3370 | 380 | 300 | 0,96 |
| Б-7 | 3580 | 380 | 300 | 1,02 |
| Б-8 | 1500 | 500 | 250 | 0,469 |
| Б-9 | 2280 | 500 | 250 | 0,713 |
| Б-10 | 2540 | 500 | 250 | 0,794 |
| Б-11 | 4080 | 500 | 400 | 2,04 |
| Б-12 | 4270 | 500 | 400 | 2,135 |
| Б-13 | 4340 | 500 | 400 | 2,17 |
Бетонный блок ФБС представляет собой изделие, выполненное в виде параллелепипеда и оснащённое монтажными закладными петлями. Являясь частью фундамента, блоки принимают, распределяют и передают вертикальную нагрузку на искусственное или естественное опорное основание здания.
ФБС изготавливаются полнотелыми (сплошными), армирование не производится, так как изделия работают не на изгиб, а на сжатие – к этому виду нагрузки бетон наиболее устойчив.
Как следует из наименования, основная область применения фундаментных блоков – это строительство фундаментов под разные типы зданий. Благодаря правильной геометрической форме изделий монтаж можно выполнить в короткие сроки. Фундамент получается прочным, надёжным, выдерживает сильные морозы, влажность и перепады температур.
Данный вид строительной продукции является одним из самых востребованных. Крупные подрядчики и частные застройщики с успехом применяют блоки во всех климатических зонах, и везде они показывают отличные результаты.
Изделия рассчитаны на большие нагрузки, поэтому из них делают фундаменты не только под одноэтажные дома и коттеджи, но и под многоэтажные здания, в том числе технические. По прочности сборное основание не уступает монолитным конструкциям. Ещё одно весомое преимущество состоит в том, что строительные работы можно проводить при любой погоде. Укладка ведётся на заранее подготовленную подушку из песка либо непосредственно на грунт. Готовое здание, сооружение или иная конструкция без проблем служат несколько десятков лет.
Бетонные блоки для фундамента применяются и в других целях, таких как:
— устройство разметки и ограждающих конструкций во время работ по строительству, ремонту и реконструкции дорог;
— сооружение технических пристроек;
— возведение стен подпольев, подвальных помещений и цокольных этажей;
— строительство нестандартных конструкций.
Буквы ФБС – фундаментный блок стеновой;
Цифра 24 – длина в дм;
Цифра 4 – ширина в дм;
Цифра 6 – высота в дм.
Компания «ЮГРА» осуществляет продажу ФБС разных размеров, что даёт возможность без лишних финансовых и временных затрат выбрать стройматериалы, подходящие под конкретную задачу.
Железобетонные плиты ленточных фундаментов (ФЛ) предназначены для использования в строительстве ленточных фундаментов зданий и сооружений. Они устанавливаются по всему периметру возводимого здания, под несущими и наружными стенами и позволяют равномерно распределить вес здания.
Плиты ФЛ делятся на сборный и монолитный виды. Сборные собираются из разных блоков, а потом соединяются цементом и арматурой. А вот цельные плиты устанавливают каркасом из арматуры, а затем заливают бетоном.
Современные тенденции строительства таковы, что при возведении зданий всё чаще используют ленточный фундамент. Эта конструкция позволяет надёжно установить строение, избежав «выдавливание» его из земли, но при этом значительно сэкономить на материалах, работах и, как следствие, в деньгах.
Буквы ФЛ – плиты ленточных фундаментов
Цифра 16 ширина (дм) = 1600 мм
Цифра 24 – длина (дм) округленная = 2380 мм
Цифра 2 – вторая группа несущей способности на среднее давление на основание 0,25 Мпа (2,5 кгс/см2)
Свая — конструкция, изготовляемая в заводских условиях из тяжелого или мелкозернистого бетона, предназначенная для погружения в грунт и передачи нагрузки от здания или сооружения на грунтовое основание.
Основные преимущества свайного фундамента:
возможность применения при нестабильном грунте
надежность строения, возведенного на склоне
проведение монтажа в любые условия погоды
осадка строения сведена к минимуму
относительно низкая цена возведения
большая надежность при правильном расчете и возведении
— Монтаж свайных оснований под многоэтажные здания и малоэтажные сооружения;
— Реконструкция и усиление уже существующих фундаментов;
— Как опора для наземных трубопроводов, столбов освещения, опор ЛЭП, железнодорожных и автомобильных мостов.
С – свая забивная квадратного сечения;
100 — длина конструкции в дециметрах (в данном случае — 10 м);
30 — сечения ствола, см;
7 — тип армирования конструкции.
В маркировке могут присутствовать дополнительные индексы:
«1» — свая с приставным каркасом острия (например: С 100.30-7.1);
«у» — ударостойкая (например: С 100.30-7у).
Блоки ФБП – железобетонные изделия прямоугольной формы с отверстиями. В зависимости от длины изделия конкретной марки, количество отверстий может быть различным, однако их размеры и величина шага (600 мм) являются общими параметрами для всего номенклатурного ряда элементов. Поэтому длина блоков любой марки всегда кратна модулю 600 мм. Значения высоты и ширины также одинаковы для всех представителей данной серии, иные параметры, отличающие каждую модель, отражены в маркировке.
Буквы ФБП — фундаментные блоки пустотные.
Цифра 24 — длина, выраженная в дм (округлённое) = 2380 мм.
Цифра 3 —ширина, выраженнаяв дм (округленное) = 300 мм.
Цифра 6 – высота, выраженная в дм (округленная) = 580 мм
— фундаменты под крупногабаритное промышленное оборудование;
— фундаменты производственных помещений;
— подпорные стенки;
— стены неотапливаемых помещений;
— стены подвалов, в том числе многоуровневых;
— стены технических подпольев, предназначенных для прокладки коммуникаций и размещения инженерного оборудования при условии, что высота стен составляет не более 1,8 м;
— подземные части хранилищ;
— различные неответственные конструкции.
Наряду с блоками ФБП в строительстве используют блоки УДБ и Внешне оба вида изделий схожи между собой. Конструктивное отличие состоит в том, что в блоках УДБ отверстия выполнены в виде сквозных каналов, а в изделиях ФБП – представляют собой пустоты, открытые с одной стороны.
Буквы УДБ – блоки унифицированные дырчатые
6,0 – длина = 5980 мм
0,6 – ширина = 600 мм
При необходимости пустоты в блоках можно заполнить утеплителем или залить бетоном, обеспечивая монолитность сооружения. Если предполагается кладка в несколько рядов, необходимо следить, чтобы вертикальные стыки блоков в соседних рядах не совпадали между собой.
Не рекомендуется применять данные изделия на слабых, вязких и пучинистых грунтах.
Фундаменты стаканного типа представляют собой железобетонные сооружения, состоящие из подошвы квадратной формы и выступающего подколонника стаканного типа. Верхняя их часть выглядит в виде отдельного блока с углублением посередине с размерами под определенный тип колон. В него вставляются вертикальные несущие опоры и надежно фиксируются методом омоноличивания.
1. Конструкции производят из тяжелого армированного бетона, но общая масса
готового сооружения давит на почву с минимальной нагрузкой благодаря своему точечному расположению на грунте.
2. Установка проводится относительно быстро, поскольку все элементы являются
сборными и имеют монтажные петли.
3. Поглощение воды очень низкое, потому что площадь соприкосновения с почвой
небольшая. Вся конструкция расположена на монолитной плите, что не позволяет влаге негативно воздействовать на основание.
4. Надежность стаканного фундамента обусловлена грамотным и равномерным
распределением поперечных и продольных нагрузок.
5.Поскольку конструкция является сборной, ее легко перемещать в случае
необходимости.
6. Приемлемая стоимость. Если требуется построить здание очень большой
площади, то затраты на возведение основания ленточного типа будут грандиозными. Лента сплошная и проходит по всему периметру сооружения. А применение столбчатого основания может в разы сократить расходы.
Образец маркировки: 1Ф 12-8-1:
1Ф – фундаментный блок стаканного типа
12 – размер стороны квадрата подошвы в дециметрах
8 — высота посадочного гнезда в подколоннике;
1 – показатель несущей способности конструкции.
