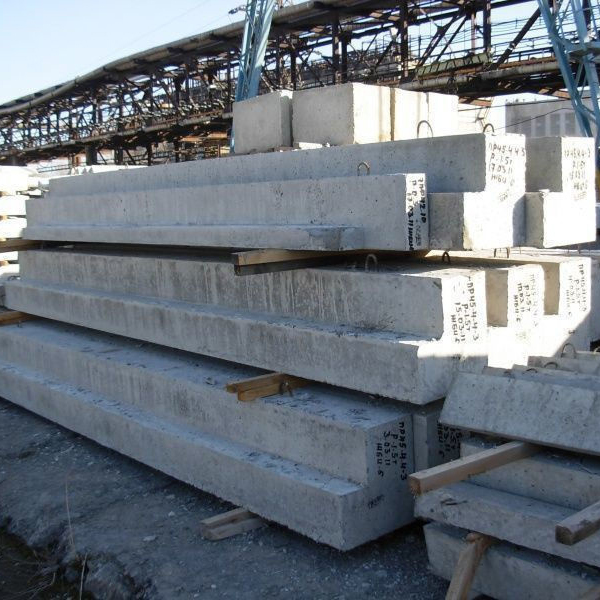

Прогоны железобетонные

ЖБИ прогоны применяются в качестве несущих конструкций в зданиях разного типа и назначения – административного, промышленного, жилого. Они предназначены для перекрытия дверных, въездных и оконных проемов различной длины и служат основанием для плит перекрытия или настила крыши. Потребность в установке дополнительных балок объясняется большой площадью кровли и небольшим количеством опорных точек.
Прогоны ПРГ изготавливаются по нормам ГОСТ 26992-86 из бетона М-250 или М-350 с армированием Ат-IV и Ат-V.

Виды прогонов

— прямоугольные. Имеют форму простых столбов, которые могут иметь выемки;
— тавровые. В разрезе имеют Т-образую форму, оснащены полкой для укладки плит;
— с односторонней полкой. Форма профиля – Г-образная.

Образец маркировки: ПРГ 60.2,5-5АIII:

Буквы ПРГ – прогон прямоугольного сечения;
цифра 60 (дм) – длина = 6000 мм;
цифра 2 (дм) – ширина = 200 мм;
цифра 5 (дм) – высота = 500 мм;
цифра 5 – допустимая нагрузка 500 кг/п. м;
АІІІ – тип используемой арматуры.

Категория: ЖБИ для многоэтажных зданий

Описание

Описание

Марка изделия	Длина, мм	Ширина, мм	Высота, мм	Объем, м3	Масса, т
ПРГ 60.2,5.4	5980	200	500	0,600	1,5
ПРГ 57.2,5.4	5680	200	500	0,570	1,43
ПРГ 54.2,5.4	5380	200	500	0,540	1,35
ПРГ 52.2,5.4	5180	200	500	0,520	1,3
ПРГ 51.2,5.4	5080	200	500	0,510	1,28
ПРГ 50.2,5.4	4980	200	500	0,500	1,25
ПРГ 48.2,5.4	4780	200	500	0,480	1,2
ПРГ 46.2,5.4	4580	200	500	0,460	1,15
ПРГ 45.2,5.4	4480	200	500	0,450	1,13
ПРГ 42.2,5.4	4180	200	500	0,420	1,05
ПРГ 40.2,5.4	3980	200	500	0,400	1
ПРГ 34.2,5.4	3380	200	500	0,340	0,8
ПРГ 32.2,5.4	3180	200	500	0,320	0,76
