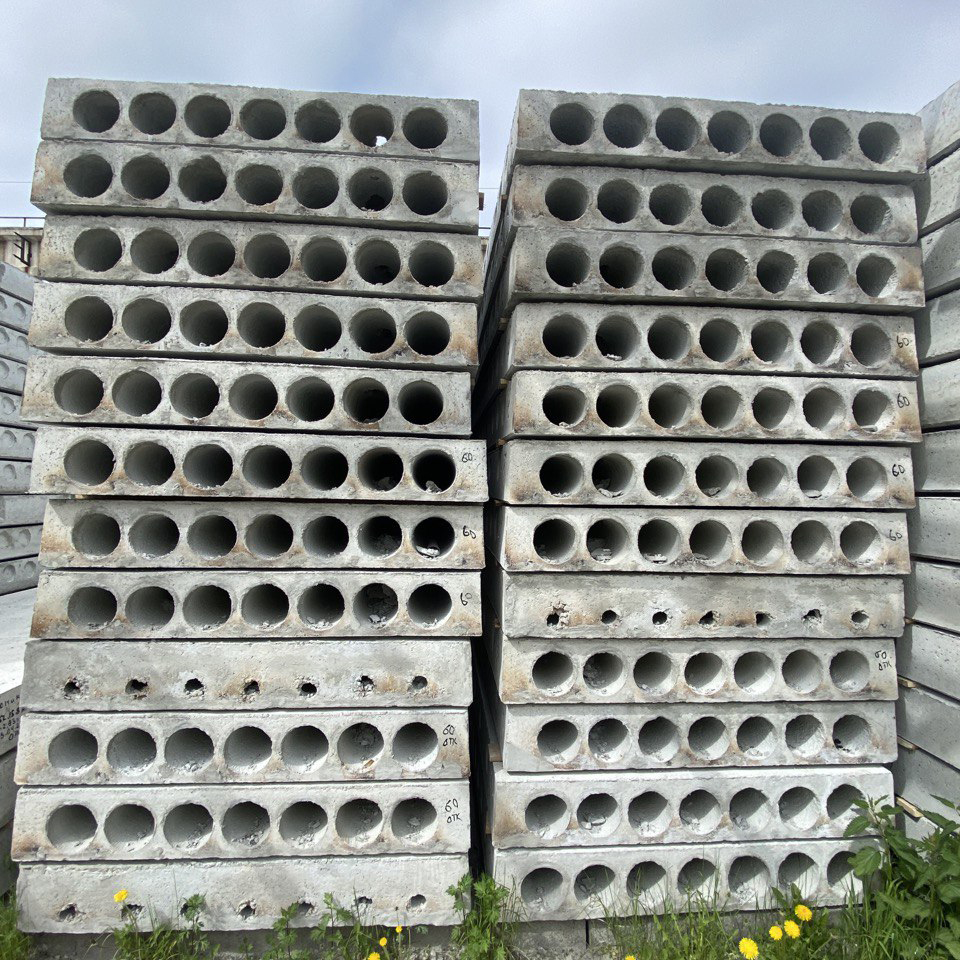

Плиты перекрытия — ПК

Лестничные балки — это железобетонные конструкции, которые предназначены для возведения конструкций лестниц, с лестничными площадками и лестничными маршами. Лестничная балка служит опорой для лестничных маршей и имеет в своей конструкции специальные пазы, на которые ложится и упирается лестничный марш. Сама же лестничная железобетонная балка опирается на лестничную площадку.
Лестничные балки – это высокопрочные железобетонные элементы, которые являются одними из самых важных составляющих в процессе возведения лестничных конструкций.

Производство

Лестничные железобетонные балки изготавливаются из тяжелого бетона, с высокой прочностью на сжатие, который придает лестничной балке необходимую жесткость, прочность и трещиностойкость.
Для придания необходимой прочности в бетон добавляют специальные пластифицирующие и воздухововлекающие добавки. Бетон, используемый при изготовлении лестничных балок, устойчив к сильным морозам, перепадам температур, практически не впитывает в себя воду. Для придания бетону еще большей прочности в конструкцию лестничных балок добавляют армирование..

Контроль качества

К производству лестничных балок предъявляются самые высокие требования по качеству. На поверхности балок не должны присутствовать трещины, наплывы или раковины. Ни в коем случае не должно быть мест обнажения арматуры. Исключается наличие участков со сколами бетона. Поверхность должна быть гладкой без жировых пятен и ржавчины.

Образец маркировки лестничных балок

БЛ-1л-2.7 (БЛ-2-2.7)
буквы БЛ – балка лестничная
цифра 1 – под марши 1ЛМ27, 1ЛМ30
цифра 2 – под марш ЛМ15
буква л — левая
цифра 2.7 – длина балки (м)

БЛП-1л-2.7 (БЛП-2-2.7)
Буквы БЛП – балка лестничная с вырезом 90х90 мм под плиту
цифра 1 – под марши 1ЛМ27, 1ЛМ30
цифра 2 – под марш ЛМ15
буква л — левая
цифра 2.7 – длина балки (м)

Перемычка — балка, применяемая для перекрытия оконного или дверного проемов в стене и воспринимающая нагрузку от вышерасположенной конструкции.

Перемычки плитные — ПП

Перемычки плитные используется при строительстве кирпичных или каменных зданий только в тех случаях, когда применение балок или брусьев приводит к большому расходу стройматериалов, а толщина несущих стен позволяют применить бетонные плиты перекрытия с перекрытием оконных и дверных проемов.
При изготовлении используют тяжелый бетон класса В15, в качестве продольной напрягаемой арматуры — арматурную сталь. Поперечная арматура выполнена из горячекатанной арматурной стали класса А-1 или А-3.
Перемычка плитная представлена различными типоразмерами максимальной длиной до 3 метров и в является самой распространенной перемычкой по применению из имеющихся в производстве железобетонных изделий.

Образец маркировки перемычек ПП: 1ПП 12-3п

цифра 1 обозначает класс сечения;
буквы ПП – перемычка плитная;
цифра 12 – длина (дм) = 1160 мм;
3п — расчетная нагрузка.

Железобетонные лестничные ступени получили широкое распространение в строительстве жилых и промышленных зданий. Их востребованность объясняется тем, что во многих случаях готовые лестничные марши не подходят по длине или высоте, а применяя отдельные ступени, можно изготовить марш любых необходимых размеров. Отдельно взятый элемент оснащается закладными деталями и соединительными петлями, предназначенными для крепления

Применение

ремонт или замена старых ступеней;
сооружение маршей малой длины;
использование в конструкциях, где стандартные марши не подходят по ГОСТу или размерам.

Виды лестничных ступеней

ЛС – базовые, или промежуточные, располагаются в основной части марша и являются наиболее востребованными;
ЛСВ – верхние фризовые, монтируются в верхней части площадки, характеризуются наличием специальных консолей;
ЛСН – нижние фризовые, крепятся к нижней части площадки, для этого на ступени имеется специальная выемка.

Образец маркировки лестничных ступеней: ЛС-12-1

буквы ЛС – лестничная ступень
цифра 12 — длина (дм) = 1200 мм
цифра 1 — указывает на наличие закладной пластины на торце изделия;
п – пластина располагается на правом торце;
л – пластина на левом торце;
цифра 2 – пластины имеются с обеих сторон.

Лестничные ступени ЛС 11 подходят в тех случаях, когда требуется обустроить марш на ограниченном расстоянии. Такой размер оптимален для чердачных, подвальных и служебных лестниц. В жилых зданиях лучше использовать ЛС 12, так как данная ширина марша является наиболее удобной. Что касается изделий ЛС 15, они оптимальны для устройства лестниц в общественных, административных зданиях, торговых центрах, магазинах и т. д.
Готовую лестницу облицовывают керамогранитом, кафелем и другими декоративными материалами.

Плиты перекрытия ПБ изготавливаются безопалубочным способом методом экструзии, т.е. выдавливанием уплотненной бетонной смеси на тёплые стенды длиной 120 метров с натянутыми канатами. Метод экструзии позволяет производить плиты большей несущей способности, большего пролёта и значительно лучшего качества, с готовыми гладкими поверхностями снизу и сверху, без монтажных петель

Достоинства плит ПБ

1. Гладкая лицевая поверхность плит сокращает расходы на отделку потолков, а возможность изготовления плит без монтажных петель снижает расходы при устройстве напольных покрытий.
2. Возможность поперечной резки плит под любым углом позволяет перекрывать помещения с эркерами, криволинейными стенами и проемами.
3. Технология обеспечивает строгое соблюдение заданных геометрических параметров.
4. Стабильность прочностных характеристик гарантирует абсолютно одинаковый прогиб плит, что избавляет строителей от необходимости выравнивания потолочных поверхностей при монтаже
5. Плиты ПБ легче плит ПК на 5-10%., что позволяет увеличить загрузку транспорта и снизить расходы на транспортировку.

Образец маркировки: ПБ 70-15-9

ПБ- плита безопалубочного способа изготовления,
70 – длина плиты – 7000 мм,
15- ширина плиты – 1500 мм,
цифровые индексы после дефиса – 9 — расчетная вертикальная нагрузка в сотнях кгс/м2
