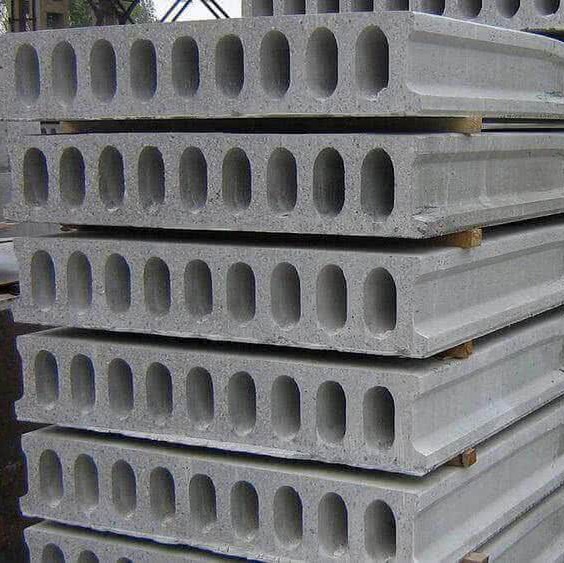

Плиты перекрытий безопалубочные – ПБ

Лестничный марш — отдельная наклонная часть лестничных пролетов, выполненная из железобетона. Состоит из несущих балок и ступеней. Каждый пролёт связывает соседние площадки лестниц друг с другом или с примыкающей частью пола.
Количество ступеней зависит от длины пролета, может составлять 3–18 шт. Минимальная ширина ступеней колеблется в пределах 50-80 см. Ступени для повседневного использования 90-120 см. Для общественных помещений с большими потоками людей и для элитных зданий предпочтительна более комфортная ширина 130–150 см.

Применение

Лестничные марши ЛМ используются в жилищном строительстве при возведении многоэтажных общественных зданий, промышленных сооружений и производственных цехов

Виды лестничных маршей:

ЛМ — плоский наклонный без фризовых ступеней;
ЛМФ — ребристые со специальными фризовыми ступенями (на крайних ступенях есть фриз для крепления к площадкам);
ЛМП — ребристые со встроенными 1-2 площадками (сильно упрощают монтаж и сокращают сроки строительства типовых строений);

Образец маркировки лестничных маршей: 1 ЛМ 27.11.14-4:

цифра 1 – плоский;
буквы ЛМ – лестничный марш;
цифра 27 – длина  (дм) = 2720 мм;
цифра 11 – ширина  (дм) = 1050 мм;
цифра 14 – высота вертикальной проекции в эксплуатационном положении = 1400 мм;
цифра 4 – расчетная временная нагрузка 3,5 кПа (360 кгс/м²) без учета собственного веса.

ЖБИ прогоны применяются в качестве несущих конструкций в зданиях разного типа и назначения – административного, промышленного, жилого. Они предназначены для перекрытия дверных, въездных и оконных проемов различной длины и служат основанием для плит перекрытия или настила крыши. Потребность в установке дополнительных балок объясняется большой площадью кровли и небольшим количеством опорных точек.
Прогоны ПРГ изготавливаются по нормам ГОСТ 26992-86 из бетона М-250 или М-350 с армированием Ат-IV и Ат-V.

Виды прогонов

— прямоугольные. Имеют форму простых столбов, которые могут иметь выемки;
— тавровые. В разрезе имеют Т-образую форму, оснащены полкой для укладки плит;
— с односторонней полкой. Форма профиля – Г-образная.

Образец маркировки: ПРГ 60.2,5-5АIII:

Буквы ПРГ – прогон прямоугольного сечения;
цифра 60 (дм) – длина = 6000 мм;
цифра 2 (дм) – ширина = 200 мм;
цифра 5 (дм) – высота = 500 мм;
цифра 5 – допустимая нагрузка 500 кг/п. м;
АІІІ – тип используемой арматуры.

Лестничные балки — это железобетонные конструкции, которые предназначены для возведения конструкций лестниц, с лестничными площадками и лестничными маршами. Лестничная балка служит опорой для лестничных маршей и имеет в своей конструкции специальные пазы, на которые ложится и упирается лестничный марш. Сама же лестничная железобетонная балка опирается на лестничную площадку.
Лестничные балки – это высокопрочные железобетонные элементы, которые являются одними из самых важных составляющих в процессе возведения лестничных конструкций.

Производство

Лестничные железобетонные балки изготавливаются из тяжелого бетона, с высокой прочностью на сжатие, который придает лестничной балке необходимую жесткость, прочность и трещиностойкость.
Для придания необходимой прочности в бетон добавляют специальные пластифицирующие и воздухововлекающие добавки. Бетон, используемый при изготовлении лестничных балок, устойчив к сильным морозам, перепадам температур, практически не впитывает в себя воду. Для придания бетону еще большей прочности в конструкцию лестничных балок добавляют армирование..

Контроль качества

К производству лестничных балок предъявляются самые высокие требования по качеству. На поверхности балок не должны присутствовать трещины, наплывы или раковины. Ни в коем случае не должно быть мест обнажения арматуры. Исключается наличие участков со сколами бетона. Поверхность должна быть гладкой без жировых пятен и ржавчины.

Образец маркировки лестничных балок

БЛ-1л-2.7 (БЛ-2-2.7)
буквы БЛ – балка лестничная
цифра 1 – под марши 1ЛМ27, 1ЛМ30
цифра 2 – под марш ЛМ15
буква л — левая
цифра 2.7 – длина балки (м)

БЛП-1л-2.7 (БЛП-2-2.7)
Буквы БЛП – балка лестничная с вырезом 90х90 мм под плиту
цифра 1 – под марши 1ЛМ27, 1ЛМ30
цифра 2 – под марш ЛМ15
буква л — левая
цифра 2.7 – длина балки (м)

Перемычки — балки, применяемая для перекрытия оконного или дверного проемов в стене и воспринимающая нагрузку от вышерасположенной конструкции.

Перемычки брусковые — ПБ

Перемычки ПБ имеют форму бруска, отсюда их название, Ширина перемычек ПБ до 250 мм включительно. Производятся из бетона марки М 250, армируются арматурой 0,4-0,6 мм.

Образец маркировки перемычек ПБ: 5ПБ 27-37

цифра 5 – перемычка сечением 250×220 мм,
буквы ПБ – перемычка брусковая,
цифра 27 – длиной (в дм с округлением до целого числа) = 2720 мм
цифра 37 – под расчетную нагрузку 37,3 кН/м (3800 кгс/м) с учетом собственного веса (с округлением до целого числа).

В перемычках, имеющих строповочные петли, добавлена строчная буква «п» (5ПБ 27-37п), а в перемычках с анкерными выпусками для крепления балконных плит добавлена строчная буква «а» (10ПБ 27-27а).
