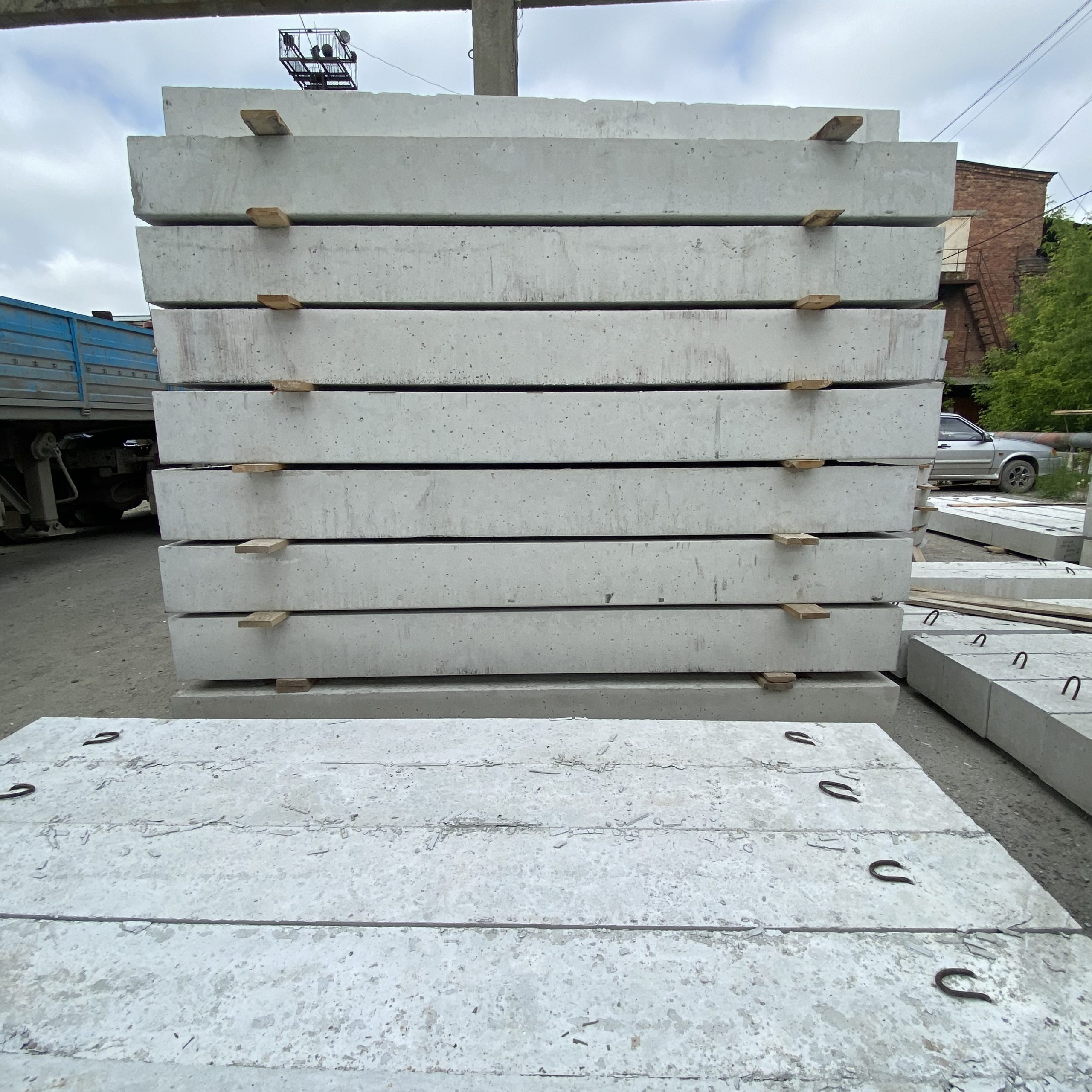

Перемычки плитные — ПП

Плиты перекрытия ПБ изготавливаются безопалубочным способом методом экструзии, т.е. выдавливанием уплотненной бетонной смеси на тёплые стенды длиной 120 метров с натянутыми канатами. Метод экструзии позволяет производить плиты большей несущей способности, большего пролёта и значительно лучшего качества, с готовыми гладкими поверхностями снизу и сверху, без монтажных петель

Достоинства плит ПБ

1. Гладкая лицевая поверхность плит сокращает расходы на отделку потолков, а возможность изготовления плит без монтажных петель снижает расходы при устройстве напольных покрытий.
2. Возможность поперечной резки плит под любым углом позволяет перекрывать помещения с эркерами, криволинейными стенами и проемами.
3. Технология обеспечивает строгое соблюдение заданных геометрических параметров.
4. Стабильность прочностных характеристик гарантирует абсолютно одинаковый прогиб плит, что избавляет строителей от необходимости выравнивания потолочных поверхностей при монтаже
5. Плиты ПБ легче плит ПК на 5-10%., что позволяет увеличить загрузку транспорта и снизить расходы на транспортировку.

Образец маркировки: ПБ 70-15-9

ПБ- плита безопалубочного способа изготовления,
70 – длина плиты – 7000 мм,
15- ширина плиты – 1500 мм,
цифровые индексы после дефиса – 9 — расчетная вертикальная нагрузка в сотнях кгс/м2

Плиты перекрытий многопустотные — железобетонные изделия из предварительно напряженного железобетона. Плиты перекрытия настолько универсальны, что позволяет их использовать как при строительстве промышленных помещений, так и при строительстве жилых помещений.
Плиты перекрытия отличаются высокой прочностью. Их можно безбоязненно использовать при возведении зданий в районах с высокой сейсмической активностью (7-9 баллов). Функционально — плиты предназначены для организации перекрытий между этажами, так же с их помощью сооружают несущие конструкции здания, прокладывают теплотрассы. Плиты перекрытия одновременно выполняют изоляционные задачи, обеспечивают паро-, газо-, и водонепроницаемость, повышают пожаробезопасность здания.

Виды многопустотных плит  перекрытия

1ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 м
2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм,
ПБ — плиты толщиной 220 мм безопалубочного формования.

Образец маркировки: ПК 60-12-8

цифра 1 обозначает класс сечения;
буквы ПК – плита перекрытия;
цифра 60 (дм) –длина плиты = 5980 мм;
цифра 12 (дм) – ширина плиты = 1190 мм
цифра 8 — нагрузка

Высокие эксплуатационные характеристики, удобство монтажа, универсальность железобетонных плит перекрытия и цена, весьма демократичная, сделала этот материал необычайно популярным и востребованным как при возведении многоэтажных жилых и промышленных зданий, так и при строительстве туннелей и прокладке теплотрасс.

Железобетонные лестничные ступени получили широкое распространение в строительстве жилых и промышленных зданий. Их востребованность объясняется тем, что во многих случаях готовые лестничные марши не подходят по длине или высоте, а применяя отдельные ступени, можно изготовить марш любых необходимых размеров. Отдельно взятый элемент оснащается закладными деталями и соединительными петлями, предназначенными для крепления

Применение

ремонт или замена старых ступеней;
сооружение маршей малой длины;
использование в конструкциях, где стандартные марши не подходят по ГОСТу или размерам.

Виды лестничных ступеней

ЛС – базовые, или промежуточные, располагаются в основной части марша и являются наиболее востребованными;
ЛСВ – верхние фризовые, монтируются в верхней части площадки, характеризуются наличием специальных консолей;
ЛСН – нижние фризовые, крепятся к нижней части площадки, для этого на ступени имеется специальная выемка.

Образец маркировки лестничных ступеней: ЛС-12-1

буквы ЛС – лестничная ступень
цифра 12 — длина (дм) = 1200 мм
цифра 1 — указывает на наличие закладной пластины на торце изделия;
п – пластина располагается на правом торце;
л – пластина на левом торце;
цифра 2 – пластины имеются с обеих сторон.

Лестничные ступени ЛС 11 подходят в тех случаях, когда требуется обустроить марш на ограниченном расстоянии. Такой размер оптимален для чердачных, подвальных и служебных лестниц. В жилых зданиях лучше использовать ЛС 12, так как данная ширина марша является наиболее удобной. Что касается изделий ЛС 15, они оптимальны для устройства лестниц в общественных, административных зданиях, торговых центрах, магазинах и т. д.
Готовую лестницу облицовывают керамогранитом, кафелем и другими декоративными материалами.

Лестничные площадки —горизонтальные участки лестничного проема,
соединяющие соседние марши, предназначенные для сообщения между этажами

Виды лестничных площадок

1ЛП — плоские;
2ЛП, ЛПР — ребристые;
ЛПФ — ребристые для пролетов с фризовыми ступеньками.
ЛПП — ребристые для маршей ЛМП. Они выполняются сразу с полуплощадками — с одной вверху или с двумя: нижней и верхней.

Образец маркировки лестничных площадок: ЛП 31.13

буквы ЛП – лестничная площадка плоская,
цифра 31 – длина (дм) = 3100 мм,
цифра 13 – ширина (дм) = 1300 мм

Помимо цифр, значения которых объяснены выше, в маркировке проставляются буквы:

«л» — означает левое исполнение;
«в» — так обозначаются конечные площадки;
«к» — с опорными консолями;
«м» — отверстие для мусоропровода;
«у» — усиление для опирания маршей.
«с» — выдержат сейсмичность 7–9 баллов.
