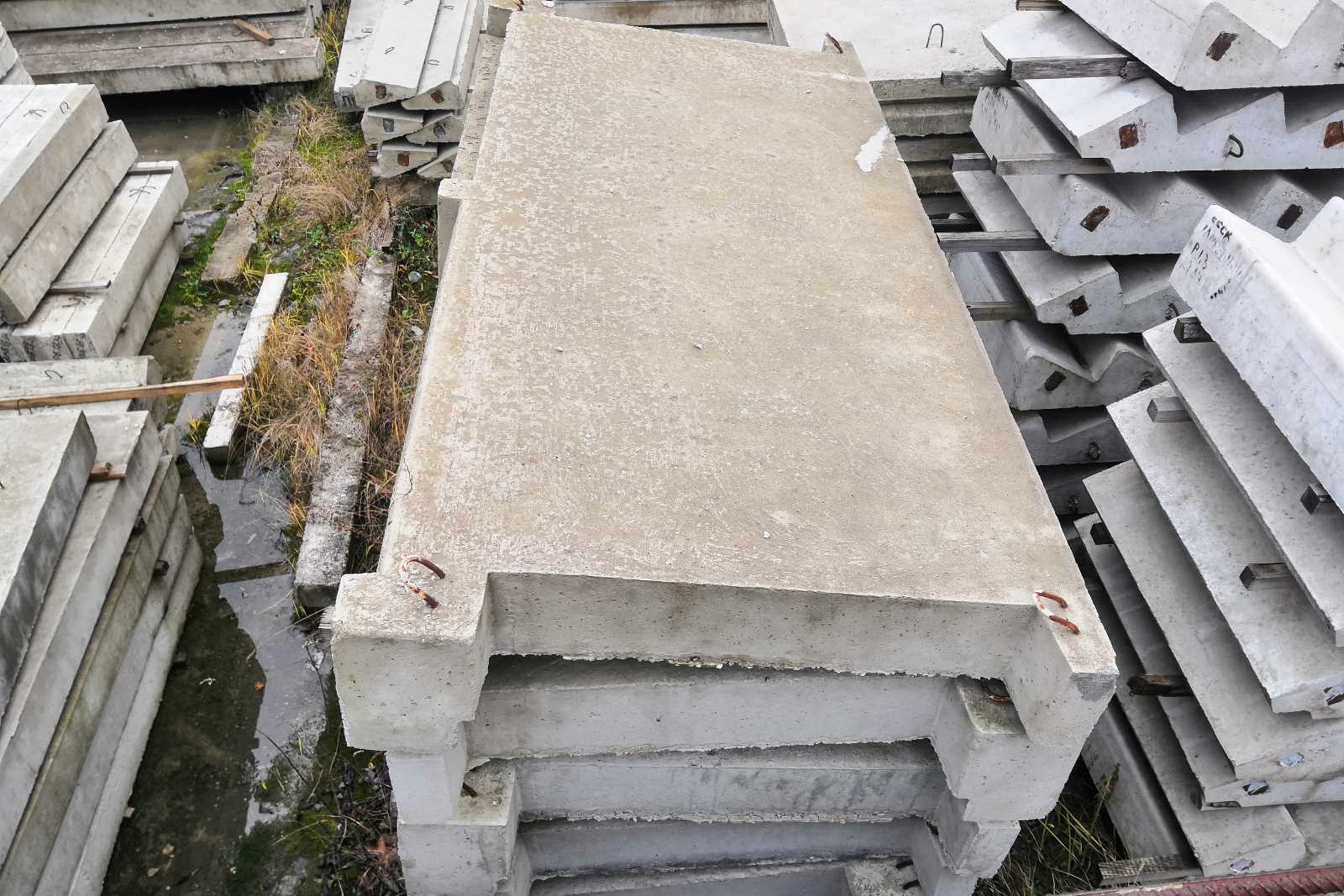

Лестничные площадки

Лестничный марш — отдельная наклонная часть лестничных пролетов, выполненная из железобетона. Состоит из несущих балок и ступеней. Каждый пролёт связывает соседние площадки лестниц друг с другом или с примыкающей частью пола.
Количество ступеней зависит от длины пролета, может составлять 3–18 шт. Минимальная ширина ступеней колеблется в пределах 50-80 см. Ступени для повседневного использования 90-120 см. Для общественных помещений с большими потоками людей и для элитных зданий предпочтительна более комфортная ширина 130–150 см.

Применение

Лестничные марши ЛМ используются в жилищном строительстве при возведении многоэтажных общественных зданий, промышленных сооружений и производственных цехов

Виды лестничных маршей:

ЛМ — плоский наклонный без фризовых ступеней;
ЛМФ — ребристые со специальными фризовыми ступенями (на крайних ступенях есть фриз для крепления к площадкам);
ЛМП — ребристые со встроенными 1-2 площадками (сильно упрощают монтаж и сокращают сроки строительства типовых строений);

Образец маркировки лестничных маршей: 1 ЛМ 27.11.14-4:

цифра 1 – плоский;
буквы ЛМ – лестничный марш;
цифра 27 – длина  (дм) = 2720 мм;
цифра 11 – ширина  (дм) = 1050 мм;
цифра 14 – высота вертикальной проекции в эксплуатационном положении = 1400 мм;
цифра 4 – расчетная временная нагрузка 3,5 кПа (360 кгс/м²) без учета собственного веса.

Перемычки — балки, применяемая для перекрытия оконного или дверного проемов в стене и воспринимающая нагрузку от вышерасположенной конструкции.

Перемычки брусковые — ПБ

Перемычки ПБ имеют форму бруска, отсюда их название, Ширина перемычек ПБ до 250 мм включительно. Производятся из бетона марки М 250, армируются арматурой 0,4-0,6 мм.

Образец маркировки перемычек ПБ: 5ПБ 27-37

цифра 5 – перемычка сечением 250×220 мм,
буквы ПБ – перемычка брусковая,
цифра 27 – длиной (в дм с округлением до целого числа) = 2720 мм
цифра 37 – под расчетную нагрузку 37,3 кН/м (3800 кгс/м) с учетом собственного веса (с округлением до целого числа).

В перемычках, имеющих строповочные петли, добавлена строчная буква «п» (5ПБ 27-37п), а в перемычках с анкерными выпусками для крепления балконных плит добавлена строчная буква «а» (10ПБ 27-27а).

Перемычка — балка, применяемая для перекрытия оконного или дверного проемов в стене и воспринимающая нагрузку от вышерасположенной конструкции.

Перемычки плитные — ПП

Перемычки плитные используется при строительстве кирпичных или каменных зданий только в тех случаях, когда применение балок или брусьев приводит к большому расходу стройматериалов, а толщина несущих стен позволяют применить бетонные плиты перекрытия с перекрытием оконных и дверных проемов.
При изготовлении используют тяжелый бетон класса В15, в качестве продольной напрягаемой арматуры — арматурную сталь. Поперечная арматура выполнена из горячекатанной арматурной стали класса А-1 или А-3.
Перемычка плитная представлена различными типоразмерами максимальной длиной до 3 метров и в является самой распространенной перемычкой по применению из имеющихся в производстве железобетонных изделий.

Образец маркировки перемычек ПП: 1ПП 12-3п

цифра 1 обозначает класс сечения;
буквы ПП – перемычка плитная;
цифра 12 – длина (дм) = 1160 мм;
3п — расчетная нагрузка.

Плиты перекрытий многопустотные — железобетонные изделия из предварительно напряженного железобетона. Плиты перекрытия настолько универсальны, что позволяет их использовать как при строительстве промышленных помещений, так и при строительстве жилых помещений.
Плиты перекрытия отличаются высокой прочностью. Их можно безбоязненно использовать при возведении зданий в районах с высокой сейсмической активностью (7-9 баллов). Функционально — плиты предназначены для организации перекрытий между этажами, так же с их помощью сооружают несущие конструкции здания, прокладывают теплотрассы. Плиты перекрытия одновременно выполняют изоляционные задачи, обеспечивают паро-, газо-, и водонепроницаемость, повышают пожаробезопасность здания.

Виды многопустотных плит  перекрытия

1ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 м
2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм,
ПБ — плиты толщиной 220 мм безопалубочного формования.

Образец маркировки: ПК 60-12-8

цифра 1 обозначает класс сечения;
буквы ПК – плита перекрытия;
цифра 60 (дм) –длина плиты = 5980 мм;
цифра 12 (дм) – ширина плиты = 1190 мм
цифра 8 — нагрузка

Высокие эксплуатационные характеристики, удобство монтажа, универсальность железобетонных плит перекрытия и цена, весьма демократичная, сделала этот материал необычайно популярным и востребованным как при возведении многоэтажных жилых и промышленных зданий, так и при строительстве туннелей и прокладке теплотрасс.
